TẦM QUAN TRỌNG CỦA CÁC MỨC ĐỘ CHI TIẾT (LOD) TRONG MÔ HÌNH 3D
Trong kỷ nguyên Đô thị thông minh, Bản sao số (Digital Twin) đang thay đổi hoàn toàn cách chúng ta quản lý hạ tầng. Tuy nhiên, việc mô phỏng thế giới thực lên không gian mạng không chỉ đơn thuần là vẽ ra các mô hình 3D. Thực tế, để quản lý hiệu quả khối lượng dữ liệu khổng lồ, các chuyên gia sử dụng khái niệm LOD (Level of Detail – Mức độ chi tiết).

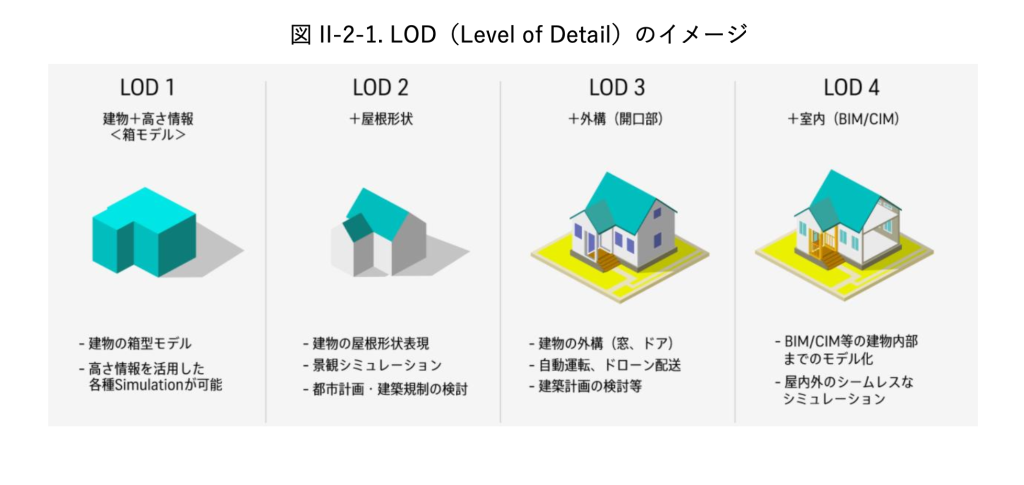

Theo tiêu chuẩn quốc tế CityGML, mức độ chi tiết của một đối tượng 3D (như tòa nhà, giao thông, hay thảm thực vật) được phân chia thành 5 cấp độ cơ bản, từ LOD0 đến LOD4. Việc hiểu rõ các cấp độ này giúp các nhà quản lý đưa ra quyết định đầu tư dữ liệu phù hợp với từng mục tiêu cụ thể.
Đặc điểm của các cấp độ LOD trong mô hình 3D
Khái niệm LOD cho phép chúng ta kiểm soát mức độ trừu tượng hoặc chi tiết của một đối tượng. Theo tiêu chuẩn quốc tế CityGML, không gian 3D được chia thành 5 cấp độ chính.

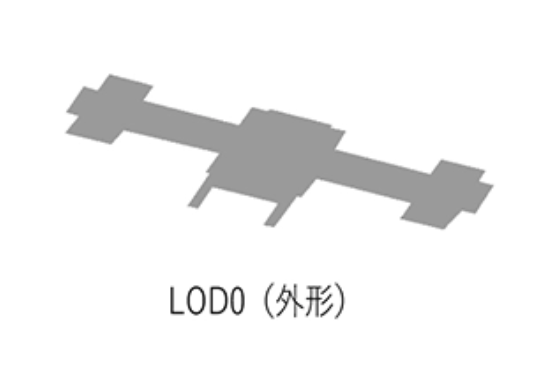

1. LOD0: Mô hình 2D cơ sở
LOD0 là mức độ mô phỏng cơ bản nhất, thể hiện đối tượng dưới dạng các mặt phẳng hoặc đường nét 2D và hoàn toàn không có thông tin về chiều cao. Ví dụ, đối với một tòa nhà, LOD0 chỉ thể hiện đường viền móng nhà hoặc đường viền mái nhà khi nhìn từ trên cao. Cấp độ này thường được sử dụng làm dữ liệu nền tảng cho các bản đồ quy hoạch hoặc hệ thống thông tin địa lý (GIS) cơ bản.

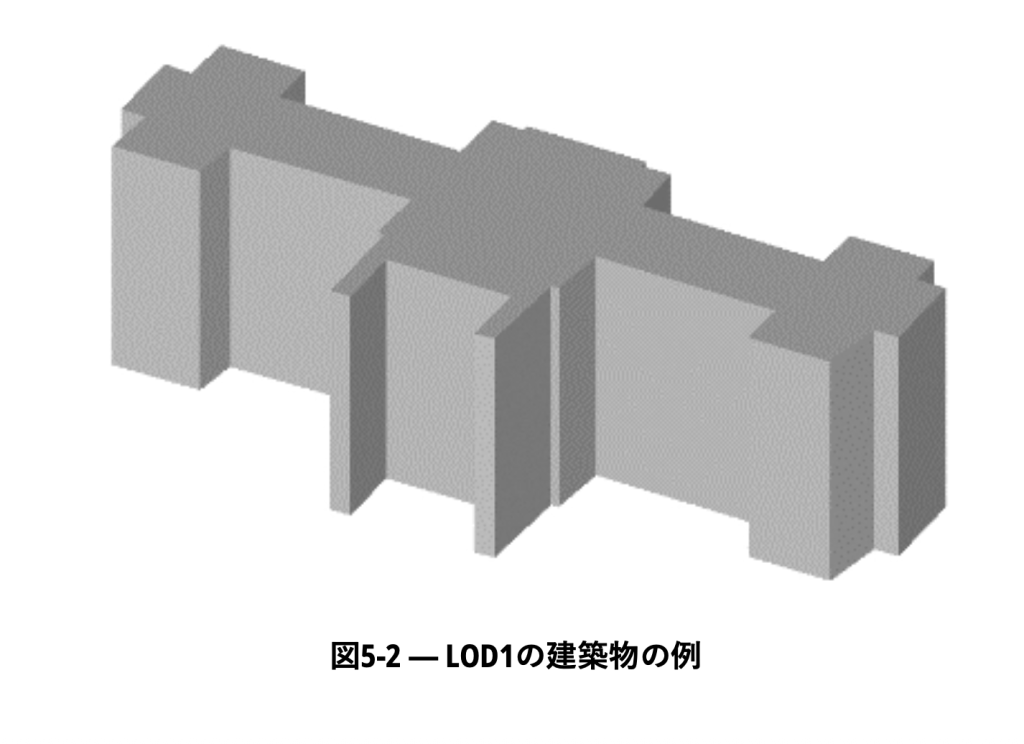

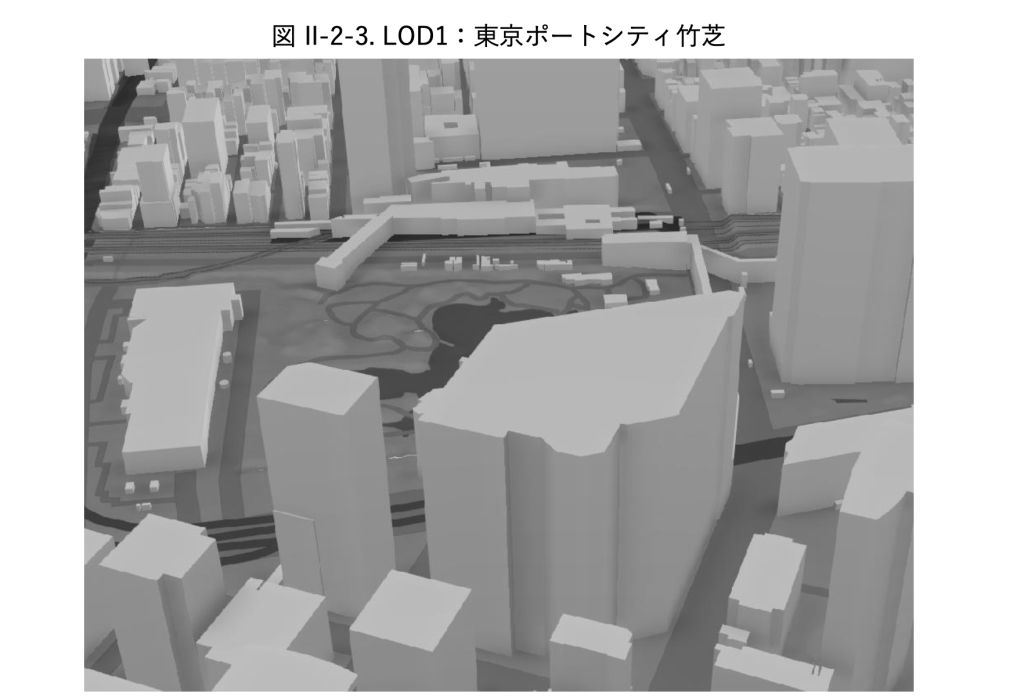

2. LOD1: Mô hình khối không gian
Bước sang không gian 3D, LOD1 thể hiện các công trình dưới dạng những khối hình học đơn giản. Mô hình ở cấp độ này được tạo ra bằng cách sử dụng đường viền mặt bằng từ LOD0 và nâng lên theo phương thẳng đứng với một mức chiều cao đồng nhất (thường là chiều cao trung bình của công trình). Mặc dù chưa có các chi tiết như mái nhà, LOD1 vẫn đáp ứng tốt các bài toán phân tích vĩ mô như tính toán mật độ xây dựng hoặc mô phỏng hướng gió trên phạm vi toàn thành phố.

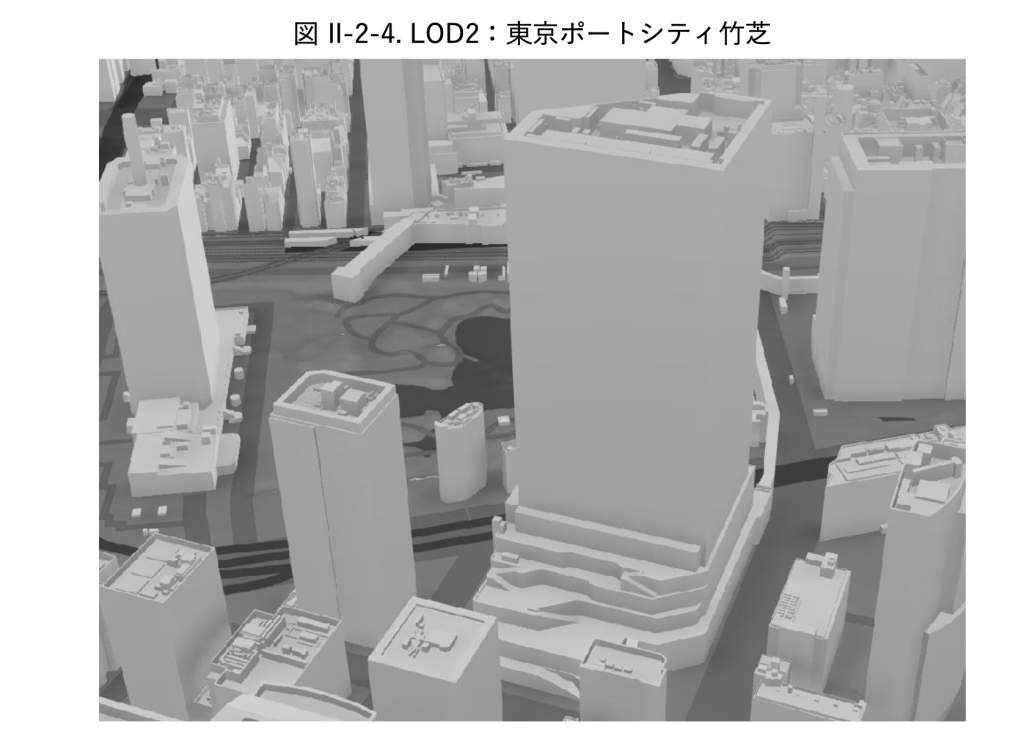

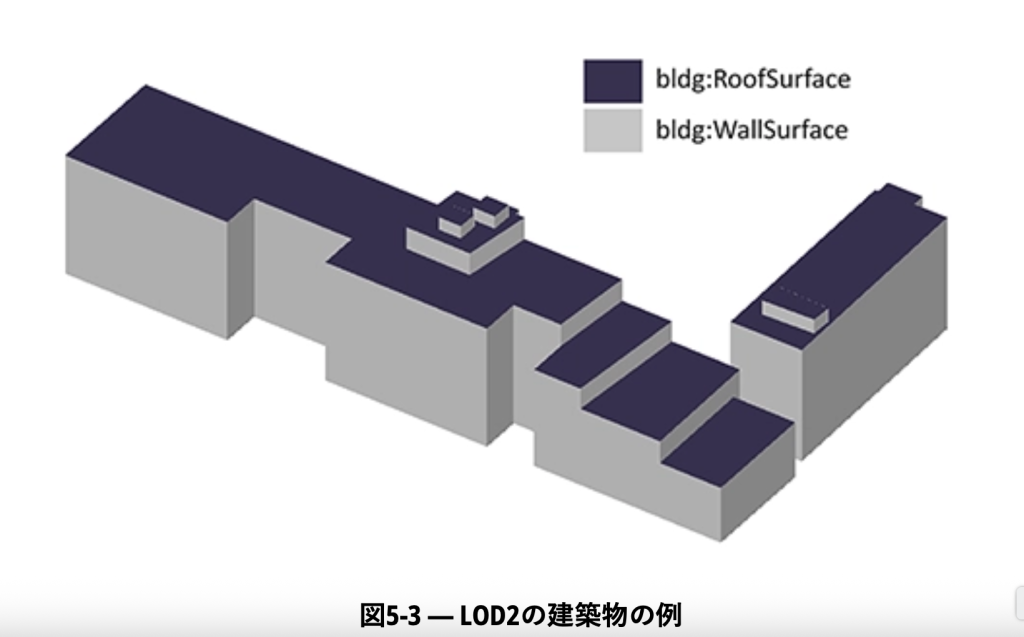

3. LOD2: Mô hình có cấu trúc mái
Ở cấp độ LOD2, công trình bắt đầu được định hình rõ nét hơn với việc phân tách cụ thể các bề mặt: mái nhà, tường ngoài và mặt đáy. Đặc điểm nổi bật nhất của LOD2 là khả năng tái hiện chi tiết hình dáng của phần mái (như mái dốc, mái bằng, mái chóp), trong khi các bức tường xung quanh vẫn là những mặt phẳng trơn. Cấp độ này cung cấp đủ dữ liệu để thực hiện các đánh giá về tiềm năng lắp đặt năng lượng mặt trời trên mái nhà hoặc phân tích cảnh quan đô thị.

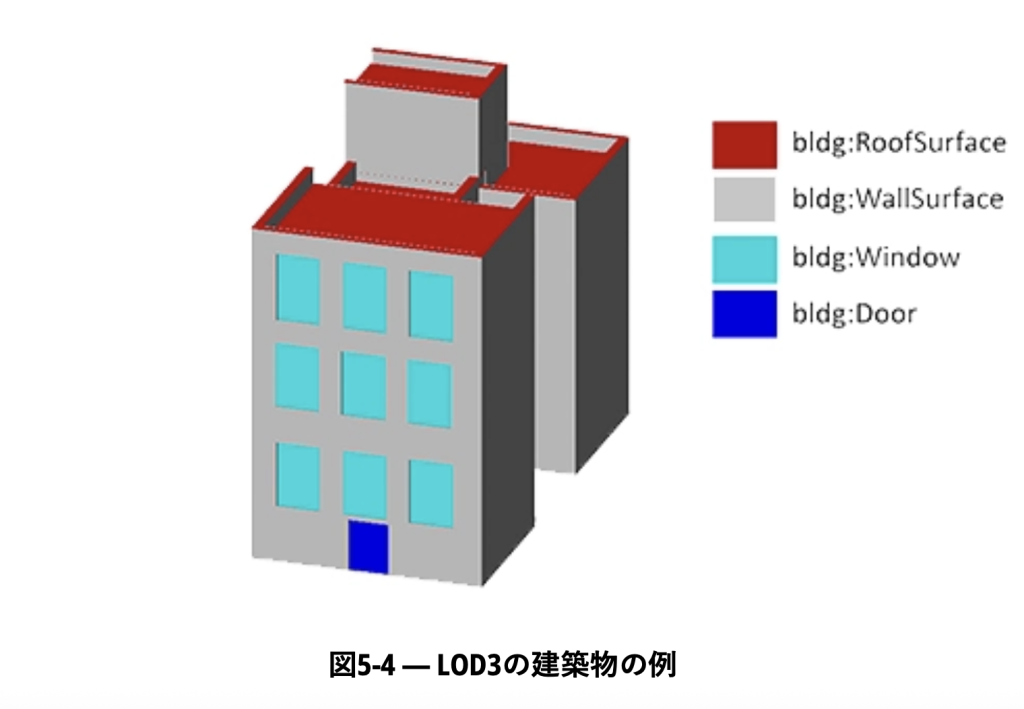

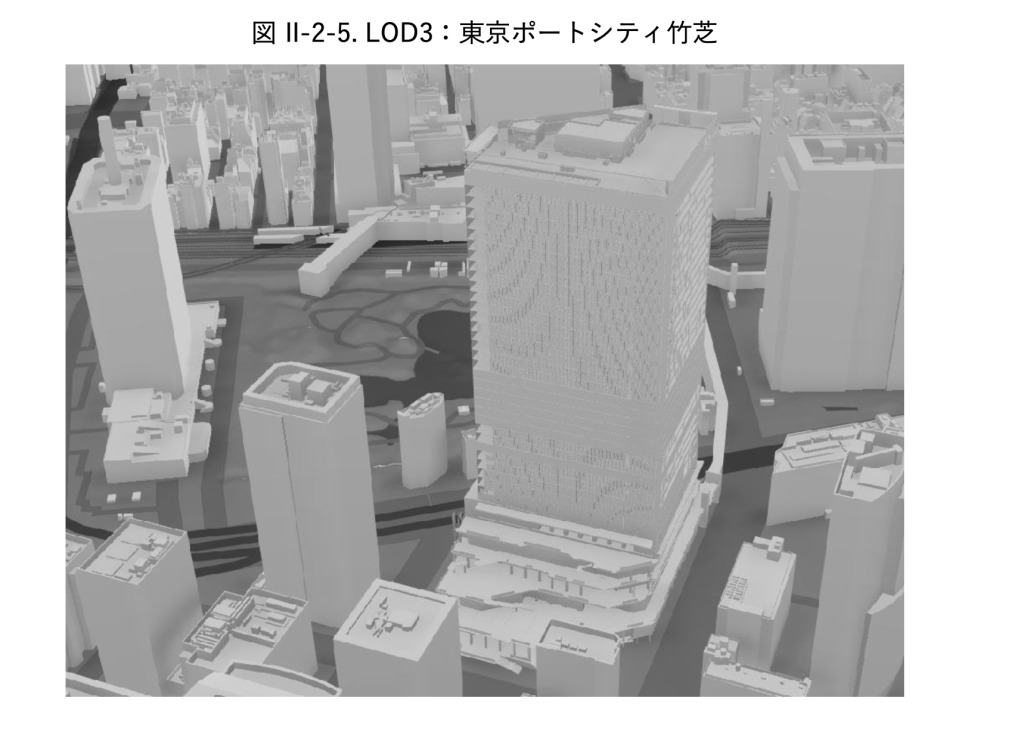

4. LOD3: Mô hình chi tiết ngoại thất
LOD3 yêu cầu mức độ thu thập dữ liệu phức tạp hơn để tái hiện chi tiết phần ngoại thất của đối tượng. Tại cấp độ này, bề mặt của công trình được bổ sung thêm các khe hở và cấu trúc phụ trợ như cửa sổ, cửa ra vào, ban công hay mái hiên. Với độ chính xác cao về mặt thị giác, LOD3 là tiêu chuẩn cần thiết cho các ứng dụng đòi hỏi tính chân thực như huấn luyện xe tự lái, thiết kế nền tảng thực tế ảo (VR/AR) hoặc mô phỏng ánh sáng môi trường.

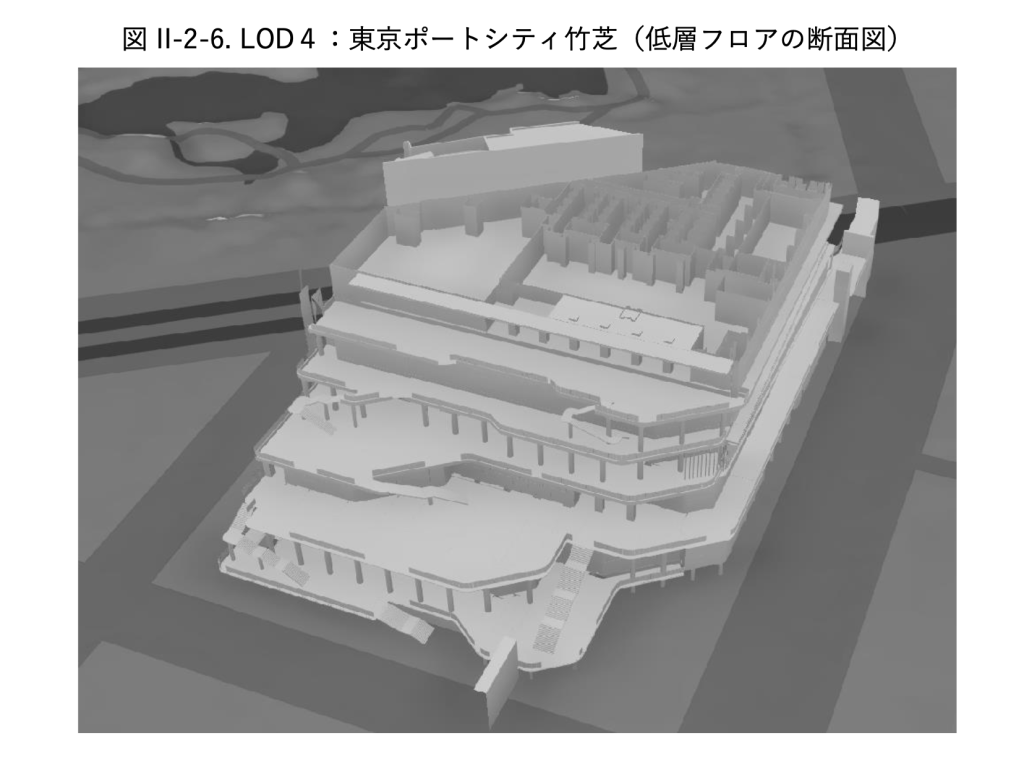

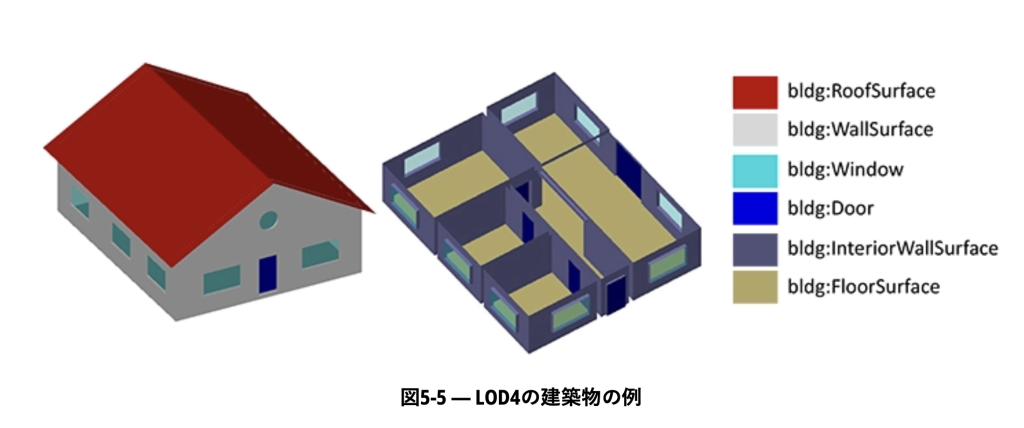

5. LOD4: Mô hình tích hợp không gian bên trong
LOD4 là mức độ hoàn thiện cao nhất của một mô hình 3D. Không chỉ giới hạn ở lớp vỏ ngoại thất, LOD4 bao gồm cả cấu trúc không gian bên trong của công trình (Indoor Space). Cấp độ này thường được xây dựng thông qua việc tích hợp trực tiếp với dữ liệu Mô hình Thông tin Công trình (BIM). Các chi tiết bên trong như phòng ốc, cầu thang bộ, thang máy, hay thậm chí đồ nội thất đều có thể được số hóa chi tiết. Nhờ vậy, LOD4 đóng vai trò thiết yếu trong công tác quản lý tài sản, bảo trì tòa nhà và mô phỏng sơ tán khi xảy ra sự cố.
Đặc biệt, khái niệm LOD không chỉ áp dụng riêng cho các tòa nhà. Thực tế, tiêu chuẩn này còn được áp dụng cho 20 nhóm thực thể khác nhau như cầu đường, hầm ngầm, thảm thực vật hay hệ thống đường ống dưới lòng đất…
Việc lựa chọn cấp độ LOD phù hợp là một bài toán cân bằng giữa mục tiêu vận hành và ngân sách dự án. Mức độ chi tiết càng cao, khả năng ứng dụng càng rộng mở, nhưng đồng thời chi phí thu thập và xử lý dữ liệu cũng sẽ tăng lên tương ứng. Do đó, các doanh nghiệp và cơ quan quản lý cần một chiến lược số hóa bài bản ngay từ giai đoạn đầu.
