Digital Twin đô thị — Phần 4: Làm chủ Tọa độ, Cao độ và 3 lỗi kỹ thuật khi đưa 3D GIS vào Graphic Engine

Ở Phần 3, chúng ta đã giải quyết bài toán tối ưu hình học bằng cách dùng XPath để trích xuất đích xác cấp độ LOD phục vụ đúng yêu cầu dự án (ví dụ: <bldg:lod2Solid>). Tuy nhiên, một kịch bản lỗi kinh điển thường xảy ra ngay sau đó: dù sở hữu một model chuẩn về cấu trúc và đã pass toàn bộ bước validate XML Schema, khi kỹ sư tiến hành import dữ liệu này vào Unity, Unreal Engine hay các nền tảng WebGIS, model lại không hiển thị, bay lơ lửng cách mặt đất hàng chục mét, hoặc vỡ nát toàn bộ cấu trúc lưới (mesh).

Nguyên nhân cốt lõi của tình trạng này không nằm ở file dữ liệu hỏng. Vấn đề xuất phát từ việc Data Pipeline của bạn đang thiếu quy trình xử lý không gian bắt buộc: thiết lập Hệ quy chiếu tọa độ (Coordinate Reference System – CRS) và đối chuẩn Cao độ (Elevation).

Bài viết Phần 4 này sẽ khép lại series Digital Twin đô thị bằng việc xử lý dứt điểm khâu cuối cùng của pipeline: Định vị model 3D chính xác lên tọa độ thực tế và phân tích 3 lỗi kỹ thuật nghiêm trọng cần khắc phục khi tích hợp dữ liệu 3D GIS vào Graphic Engine.

1. Bài toán Tọa độ: Không sử dụng Tọa độ địa lý (Geographic Coordinate) để đo đạc

Khi tiếp nhận dữ liệu 3D GIS, sai lầm phổ biến nhất của kỹ sư là import trực tiếp tập dữ liệu thô vào Graphic Engine mà không thiết lập cấu hình Coordinate Reference System (CRS).

Thực trạng từ tiêu chuẩn OGC và dữ liệu thực tế Theo tiêu chuẩn OGC CityGML, hệ quy chiếu của toàn bộ model được khai báo rõ tại thuộc tính srsName trong thẻ <gml:Envelope>,. Dữ liệu này sẽ được kế thừa (inherit) cho toàn bộ cấu trúc hình học bên trong. Lấy ví dụ từ kho dữ liệu mở PLATEAU (Nhật Bản), model CityGML mặc định được cung cấp dưới mã EPSG:6697 (thuộc hệ JGD2011),. Tương tự tại Việt Nam, dữ liệu thu thập từ các thiết bị bay (Drone/LiDAR) thường được xuất ra dưới chuẩn quốc tế WGS84 (EPSG:4326).

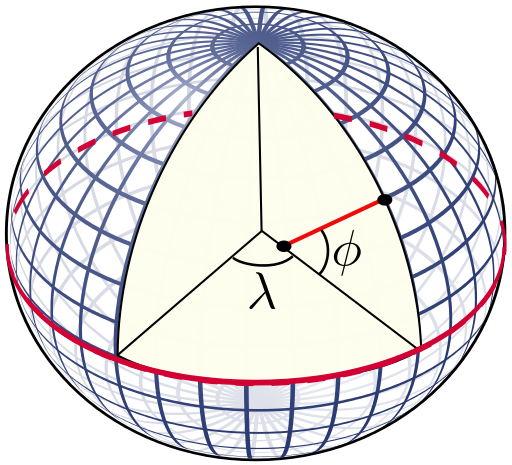

Điểm chung của các hệ này là chúng thuộc Geographic Coordinate System (Hệ tọa độ địa lý), biểu diễn không gian thông qua kinh độ và vĩ độ. Trong kỹ thuật bản đồ, Geographic Coordinate System chỉ phù hợp để định vị toàn cầu. Nếu sử dụng hệ tọa độ này để đưa vào môi trường 3D, kỹ sư hoàn toàn không thể tính toán chính xác Area (diện tích), Volume (thể tích) hay kích thước thực tế của công trình.

Actionable Insight: Thiết lập Coordinate Transformation Để giải quyết bài toán đo lường và hiển thị chính xác trong Graphic Engine, kỹ sư bắt buộc phải bổ sung bước Coordinate Transformation vào Data Pipeline. Mục tiêu là chuyển đổi dữ liệu từ Geographic Coordinate System sang Projected Coordinate System (Hệ tọa độ vuông góc phẳng) sử dụng đơn vị mét,.

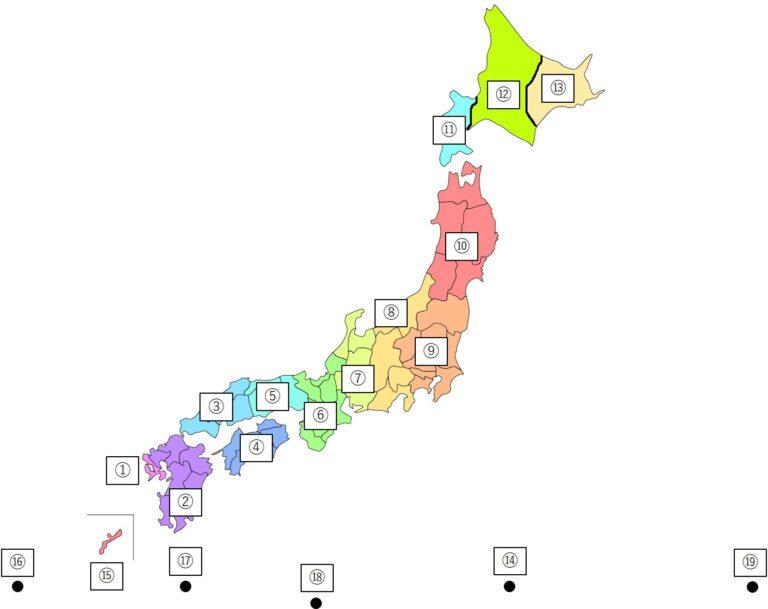

• Tham chiếu từ Nhật Bản: Kỹ sư Nhật Bản xử lý vấn đề này bằng cách chuyển đổi từ EPSG:6697 sang 19 vùng (zones) tọa độ phẳng riêng biệt để giảm thiểu sai số chiếu. Ví dụ, toàn bộ khu vực Tokyo được quy định chuyển về Zone 9 (mã EPSG:6677).

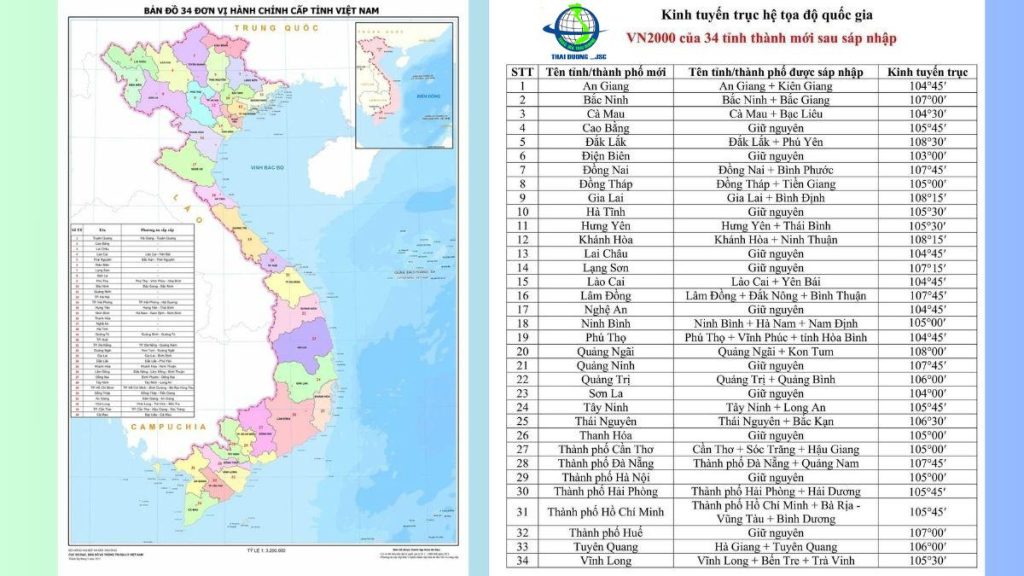

• Ứng dụng tại Việt Nam: Tương tự, bạn không thể sử dụng WGS84 nguyên bản cho các dự án mô phỏng đô thị (Urban Simulation). Data Pipeline cần được cấu hình để transform dữ liệu về hệ tọa độ quốc gia VN-2000 với múi chiếu phù hợp.

Công cụ triển khai tự động (Automation Tooling) Với các dự án mô hình quy mô thành phố (City-scale model), tuyệt đối không thực hiện chuyển đổi CRS bằng thao tác thủ công. Kỹ sư hệ thống nên sử dụng các công cụ lập trình để xử lý hàng loạt (batch-process):

• Sử dụng thư viện mã nguồn mở pyproj trong Python. Bằng cách khởi tạo đối tượng Transformer, hệ thống có thể tự động đọc file XML và tính toán chuyển đổi tọa độ một cách chính xác,.
• Triển khai tích hợp các thư viện lõi như GDAL (thông qua lệnh ogr2ogr) hoặc các nền tảng ETL chuyên dụng như FME Form để xử lý mượt mà hàng vạn file CityGML cùng lúc trước khi export sang các định dạng đồ họa,,.

3. Ba lỗi kỹ thuật khi import 3D GIS vào Graphic Engine

Việc chuyển đổi CityGML sang định dạng đồ họa như FBX, OBJ hay glTF là chưa đủ. Kỹ sư cần rà soát ngay 3 cấu hình sau để đảm bảo model vận hành ổn định và không gặp lỗi hiển thị:

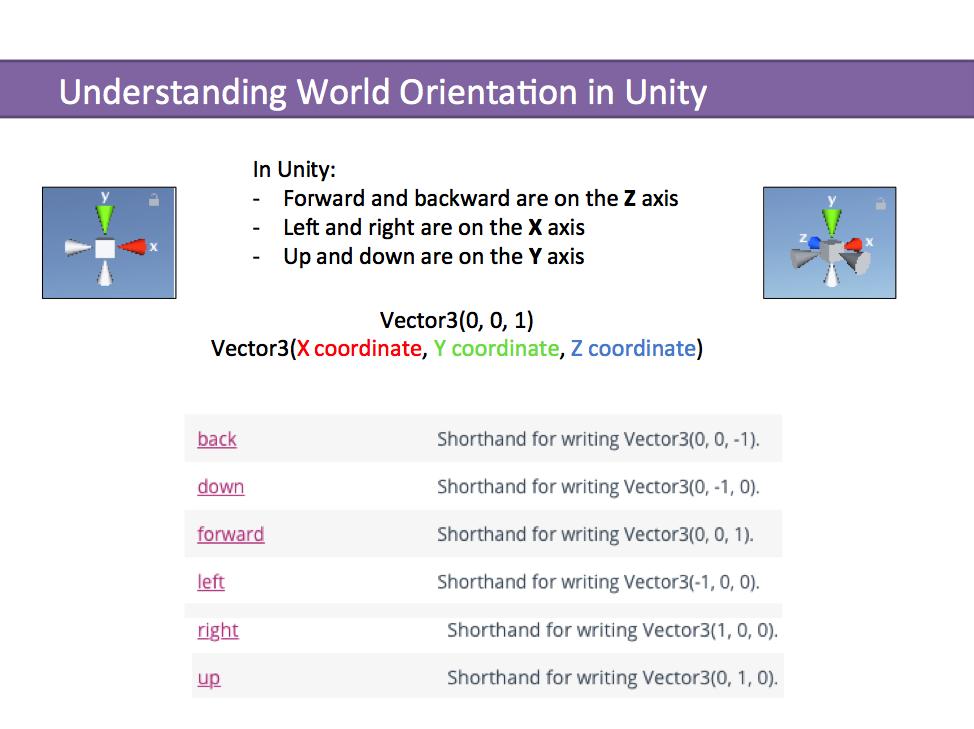

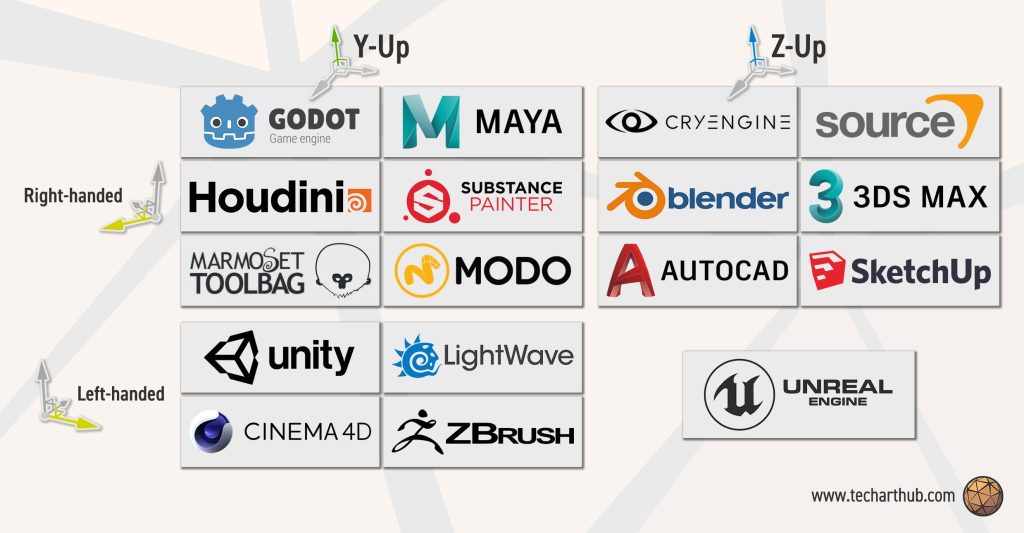

• Lỗi 1: Axis Swapping (Tráo đổi trục). Dữ liệu GIS luôn quy định trục Z là trục độ cao (Z-up). Tuy nhiên, môi trường như Unity lại mặc định hệ tọa độ là Y-up. Nếu bỏ qua bước cấu hình swap axis khi import, toàn bộ model thành phố sẽ bị lật ngang 90 độ.

• Lỗi 2: Float Precision (Sai số bộ nhớ số thực). Tọa độ phẳng tính bằng đơn vị mét thường chứa các giá trị rất lớn (ví dụ: X=5438350.0). Các Graphic Engine mặc định sử dụng kiểu dữ liệu 32-bit float (chỉ chính xác tối đa 7 chữ số), khiến các đỉnh tọa độ (vertex) bị làm tròn và gộp vào nhau một cách sai lệch. Hậu quả là cấu trúc mesh bị vỡ hoặc xảy ra hiện tượng rung giật (jittering) khi camera di chuyển.
  • Actionable Insight: Thiết lập xử lý logic tính toán không gian bằng kiểu 64-bit double, chỉ sử dụng kiểu float ở bước render đồ họa cuối cùng.

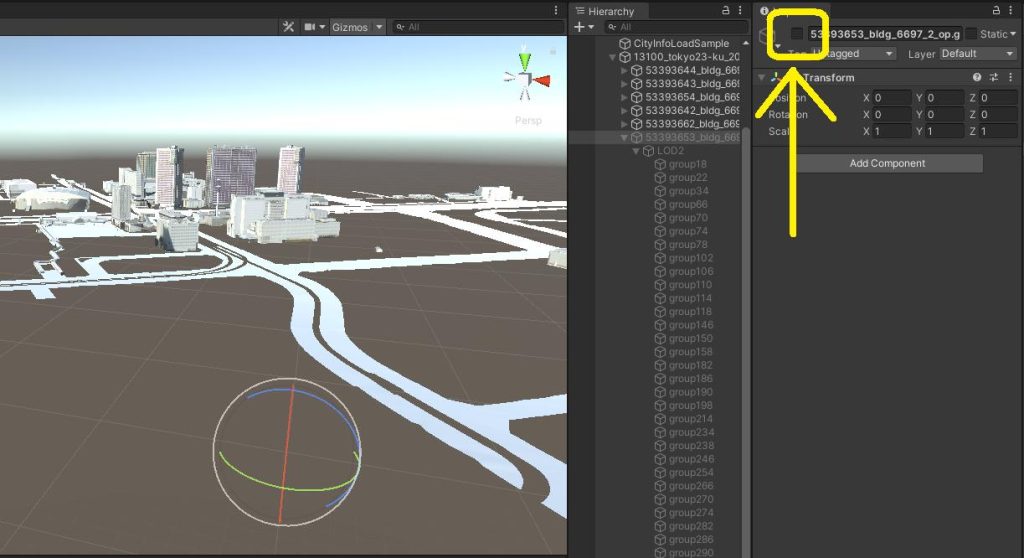

• Lỗi 3: Origin Offset (Lệch gốc tọa độ). Các hệ tọa độ phẳng như VN-2000 hay JGD2011 có điểm gốc (0,0) nằm cách xa khu vực đô thị hàng trăm km. Khi import, model sẽ bị đẩy ra quá xa giới hạn tính toán của không gian ảo và bị hệ thống tự động ẩn đi (Camera Culling).
  • Actionable Insight: Bắt buộc thực thi thuật toán Origin Shift (Dời gốc tọa độ) ngay trong quy trình pipeline. Kỹ sư cần trích xuất một tọa độ trung tâm (Center POI) của dự án, sau đó trừ toàn bộ tọa độ gốc của tệp CityGML cho giá trị POI này để dời model về đúng tọa độ (0,0,0) Local trước khi xuất file đồ họa.

4. Chuẩn hóa Cao độ (Elevation) và Địa hình (Terrain Matching)

Xử lý sai lệch Elevation là bài toán bắt buộc để model 3D không bị nổi lơ lửng hay chìm dưới đất khi render trên các Graphic Engine.

• Ellipsoidal vs. Orthometric Height: Dữ liệu GPS/GNSS thường trả về Ellipsoidal Height (Độ cao elipsoid). Tuy nhiên, các chuẩn đô thị như PLATEAU yêu cầu Orthometric Height (Cao độ trực hướng – lấy mốc mực nước biển).
  • Actionable Insight: Trong data pipeline, bắt buộc thiết lập thuật toán bù trừ chênh lệch Geoid để đồng bộ cao độ thực tế cho toàn bộ model. (Tại Việt Nam, kỹ sư cần dùng mốc chuẩn trạm hải văn Hòn Dáu).
• Đặc thù Extrusion của LOD1: Khối model LOD1 được dựng từ giá trị chiều cao trung vị (median height) của Point Cloud. Đối với công trình có khối đế rộng, việc lấy trung vị sẽ khiến model hiển thị thấp hơn đáng kể so với thực tế. Cần đặc biệt lưu ý dung sai này khi thiết lập các bài toán Simulation.

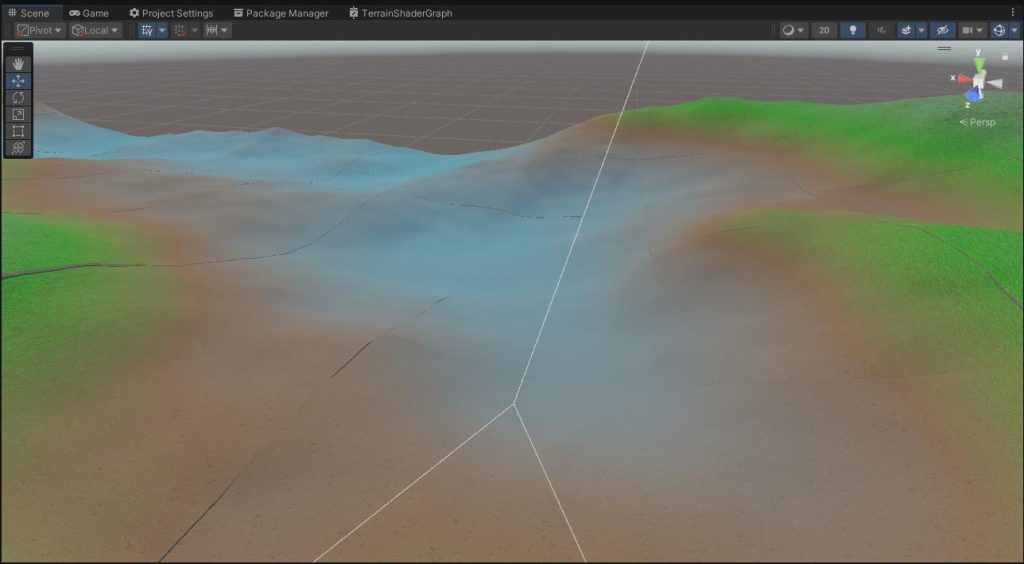

• Terrain Matching: Bề mặt thực tế luôn có độ dốc. Lỗi phổ biến nhất là gán cứng (hardcode) tọa độ Z=0 cho mọi công trình.

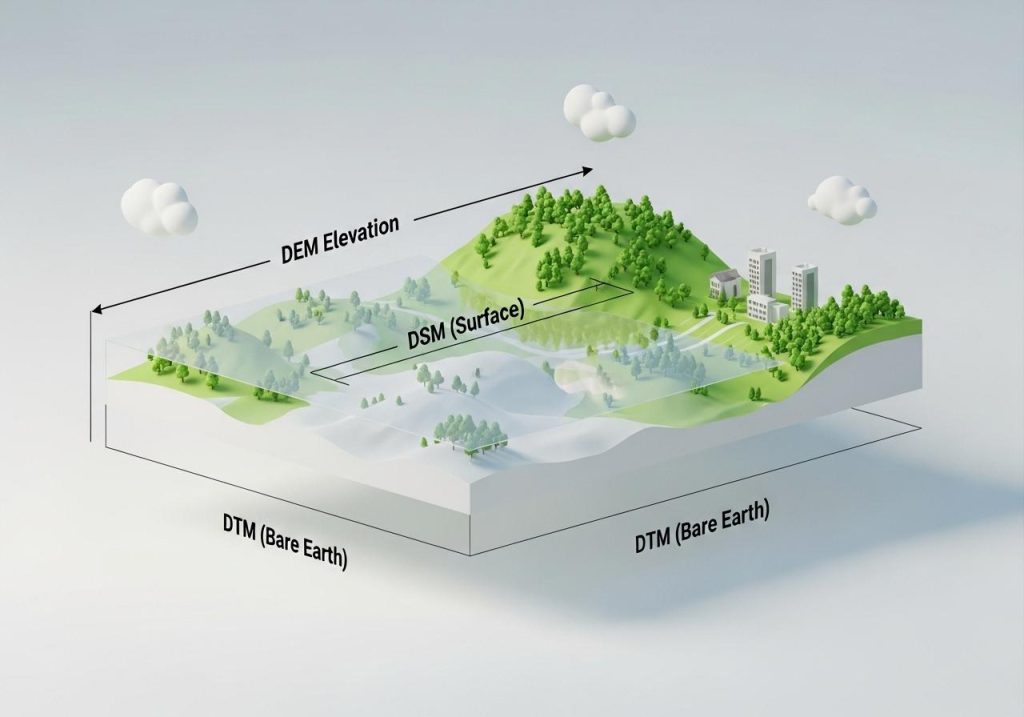

  • Actionable Insight: Luôn nạp kèm lớp dữ liệu Digital Elevation Model (DEM) vào pipeline. Trong CityGML, lớp địa hình này được khai báo qua node dem:ReliefFeature dưới cấu trúc TIN hoặc Raster. Lớp DEM sẽ làm bề mặt cơ sở để tọa độ chân của model bắt dính (snap) hoàn hảo vào độ nhấp nhô của địa hình

4. Tổng kết: Thiết lập Data Pipeline chuẩn mực

Nhìn lại toàn bộ tiến trình từ Phần 1 đến Phần 4, chúng ta có thể hệ thống hóa việc xử lý 3D GIS thành một data pipeline tự động hóa gồm 5 bước cốt lõi:

• Parse & Validate: Sử dụng script để parse file CityGML, kiểm tra tính hợp lệ của XML Schema và loại bỏ các namespace không cần thiết (Phần 1, 2).
• LOD Extraction: Ứng dụng XPath để truy vấn chính xác cấp độ LOD (ví dụ: <bldg:lod2Solid>) nhằm đáp ứng đúng Use-case của dự án, loại bỏ các chi tiết hình học thừa (Phần 3).
• Coordinate Transformation & Origin Shift: Tích hợp pyproj hoặc GDAL để transform Hệ quy chiếu (CRS) sang hệ phẳng VN-2000, đồng thời thực thi thuật toán dời gốc tọa độ về Local Origin để tránh lỗi render (Phần 4).
• Metadata Decoupling: Sử dụng UUID làm Primary Key (khóa chính), bóc tách toàn bộ thuộc tính phi không gian (attribute) để lưu trữ vào relational database (như PostgreSQL / PostGIS) phục vụ truy vấn realtime (Phần 2).
• Format Export: Xuất cấu trúc hình học ra các định dạng đồ họa tối ưu hóa cho quá trình streaming trên front-end (như 3D Tiles, glTF, FBX).

Kết luận

Xây dựng Urban Digital Twin không đơn thuần là bài toán hiển thị đồ họa 3D, mà là năng lực quản trị Dữ liệu không gian (Spatial Data), cấu trúc Ngữ nghĩa (Semantic LOD) và làm chủ Hệ tọa độ (Coordinate System). Tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật xuyên suốt series này, đội ngũ kỹ sư của bạn hoàn toàn có thể thiết kế và triển khai những hệ thống ở quy mô thành phố (City-scale) với độ ổn định cao, tối ưu phần cứng và mang lại giá trị vận hành thực tiễn.
